Defi-3

Defi-Link Metr

追加メーター その3
（コントロールユニット配線）

コントロールユニットの配線です。
電源配線はイグニッション、常時電源、イルミ電源、アースの計4本必要です。
その後は各種センサーコードを車内に引き込みコントロールユニットに接続です。
コントロールユニットからメーターへの配線は1本だけです。
あとはメーターとメーターを繋ぐだけです。

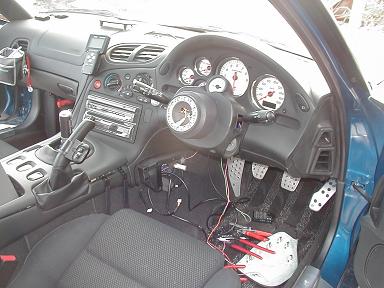

	まずはバッテリーのマイナス端子を外します。作業しやすい用にステアリングを外しました。

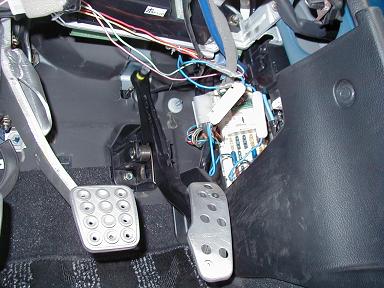

	電源関係は運転席右足元のヒューズボックスから取ることにしました。

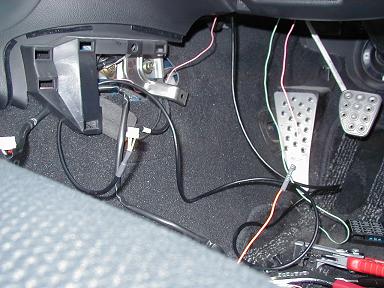

	アースは運転席左足元のニーパッド内部から取ります。電源配線とメーターへの配線もニーパッド内を経由させます。
